Des services de mesure innovants
dédiés à l’expertise, la cartographie, la connaissance du milieu
Indispensables à l’établissement d’états initiaux, les mesures sur sites sont souvent nécessaires pour actualiser et compléter les données existantes. Ocealis-Consulting déploie pour les collectivités et porteurs de projets, une gamme d’outils dédiée à conforter l’expertise par des approches terrains. Nous utilisons des moyens d’acquisitions dronisés et robotisés permettant des mesures décarbonées très haute résolution à coûts réduits : topographie, orthophotographie, bathymétrie, et inspection sous-marine.
Ocealis-Consulting vous accompagne dans la définition et la mise en œuvre opérationnelle de vos campagnes de mesures : prélèvements de sédiment, d’eau, acoustique, benthos, etc…
Topographie et orthophotographie très haute résolution
Bathymétrie multifaisceau
Visualisation 360°
Topographie et orthophotographie
très haute résolution
Ocealis-Consulting déploie des méthodes d’acquisition par drone aérien, photogrammétrie et lasergrammétrie.
Cet outil destiné aux suivis locaux permet d’acquérir de la donnée et des éléments factuels de façon rapide, aisée et peu onéreuse. Le drone se transporte et se déploie facilement et rapidement.
Combiné à un traitement numérique d’assemblage et positionnement dans l’espace, les acquisitions par drone permettent de fournir des nuages de points haute densité géoréférencés couplés à des photographies aériennes haute résolution. La combinaison des deux permet de créer un modèle topographique 3D hyper réaliste, une sorte de double numérique, qui sert de support aux suivis, investigations, réflexions et prises de décision.
Contrairement aux levés classiques, ce n’est pas l’opérateur terrain ici qui définit la donnée à regarder et mesurer. La scène est captée dans son entièreté avec une infinité de détails visuels et topographiques, et c’est le gestionnaire qui décide ensuite à loisir sur son écran de se focaliser sur tel ou tel aspect et de choisir précisément la zone qui l’intéresse.
Outre son intérêt pour des usages techniques et scientifiques, le modèle numérique en 3D fournit également un support d’explication et de communication à l’intention des décideurs, gestionnaires et usagers de l’espace public et une nouvelle représentation des espaces.
Matériel utilisé

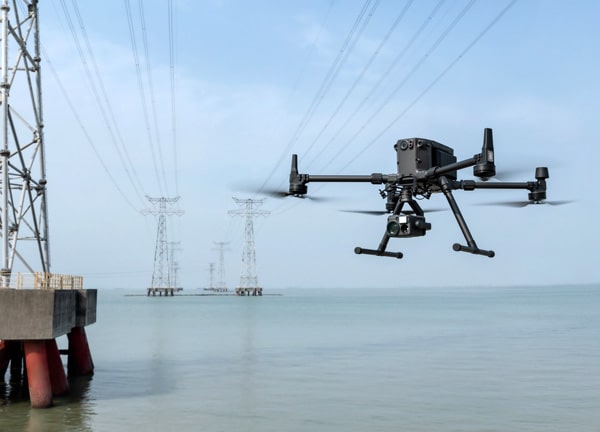

Le matériel utilisé est un drone DJI Matrice 300RTK, le nouveau standard des drones aériens professionnels longue autonomie dédiés aux survey, équipé de la nacelle P1, la référence actuelle en termes de performances et qualités photogrammétriques, de la nacelle L1 pour la lasergrammétrie et de la caméra longue distance H20 pour les suivis environnementaux.
Utilisations & avantages
Les données étant géoréférencées elles permettent de réaliser de la mesure réelle (distances, surfaces, angles, volumes) et des comparaisons dans le temps (variation du trait de côte, de la position des enrochements, etc.).
Ces outils sont particulièrement bien adaptés à la surveillance et suivis des littoraux dans un contexte de réchauffement climatique, de montée des eaux, et d’augmentation des fréquences et intensité de tempêtes.
Ils permettent de mesurer et constater les évolutions et d’anticiper les actions préventives à mener, et les stratégies à déployer en conséquence.
Matériel utilisé

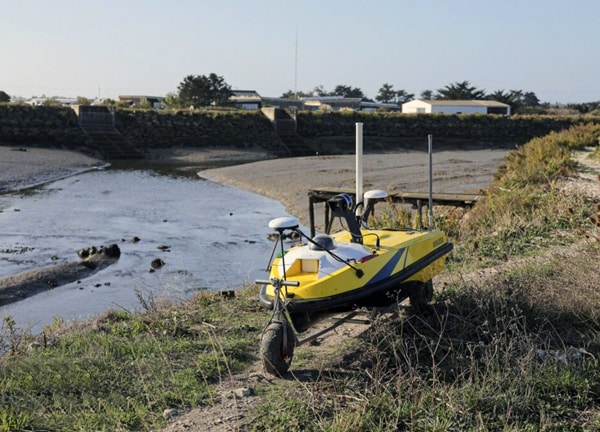

Il s’agit ici d’un drone de chez Cadden, l’USV200, équipé d’un sondeur multifaisceau R2Sonic 2020, de centrales inertielles et récepteurs GNSS, et d’une sonde destinée à mesurer la vélocité du son dans l’eau.
Bathymétrie multifaisceau
Ocealis-Consulting utilise un drone de surface (USV « Unmanned Surface Vehicle ») pour la réalisation de levés bathymétriques.
L’acquisition de données sur le terrain connait aujourd’hui une évolution majeure avec la robotisation, la miniaturisation et la « dronisation » des moyens.
L’utilisation de drones permet :
- D’accéder à des endroits jusqu’ici inaccessibles (vasières, étiers, etc.).
- D’acquérir de la donnée fiable sur des zones jusqu’alors non mesurables (enrochements,
falaises, zones escarpées, etc.). - Des acquisitions de très haute précision et de très haute résolution.
- Une souplesse d’utilisation : matériel facilement transportable et déployable.
- De multiplier les suivis réguliers, d’intervenir après une tempête.
- Une diminution des risques et une sécurisation des missions : pas de personnel embarqué.
- Une acquisition fortement décarbonée : pas de kérozène pour l’aéronef, pas de gas-oil pour
le bateau. - Une réduction notable des coûts d’amené et repli et des coûts d’acquisition.

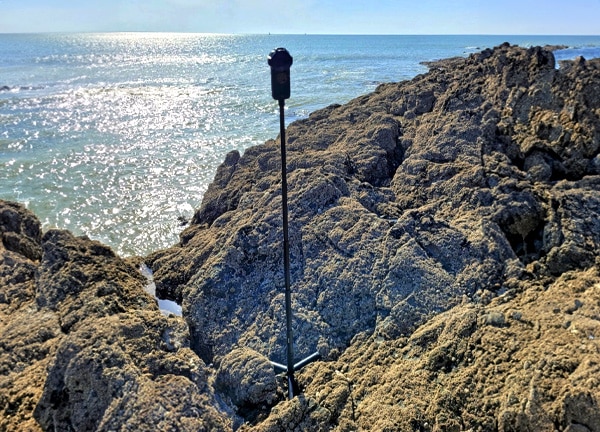

Visualisation 360°
Sur le terrain nous mettons à disposition des méthodes de captation par caméras 360°.
La retranscription en casque RV et écrans 2D permet de rejouer la visite terrain sans avoir à retourner physiquement sur place.
Cette technique conserve la mémoire du lieu de façon très efficace : les visites terrain peuvent être refaites au bureau sans coût de déplacement supplémentaire, en rajoutant des annotations et commentaires sur les images, et peuvent être montrées en projection sur écran en salle de réunion : gain de temps et de précision.
